  • Жгут проводов для салона
    Cписок применения
    Точка подключ.-корпус разъема
    коллич.
    -
    Центральный жгут

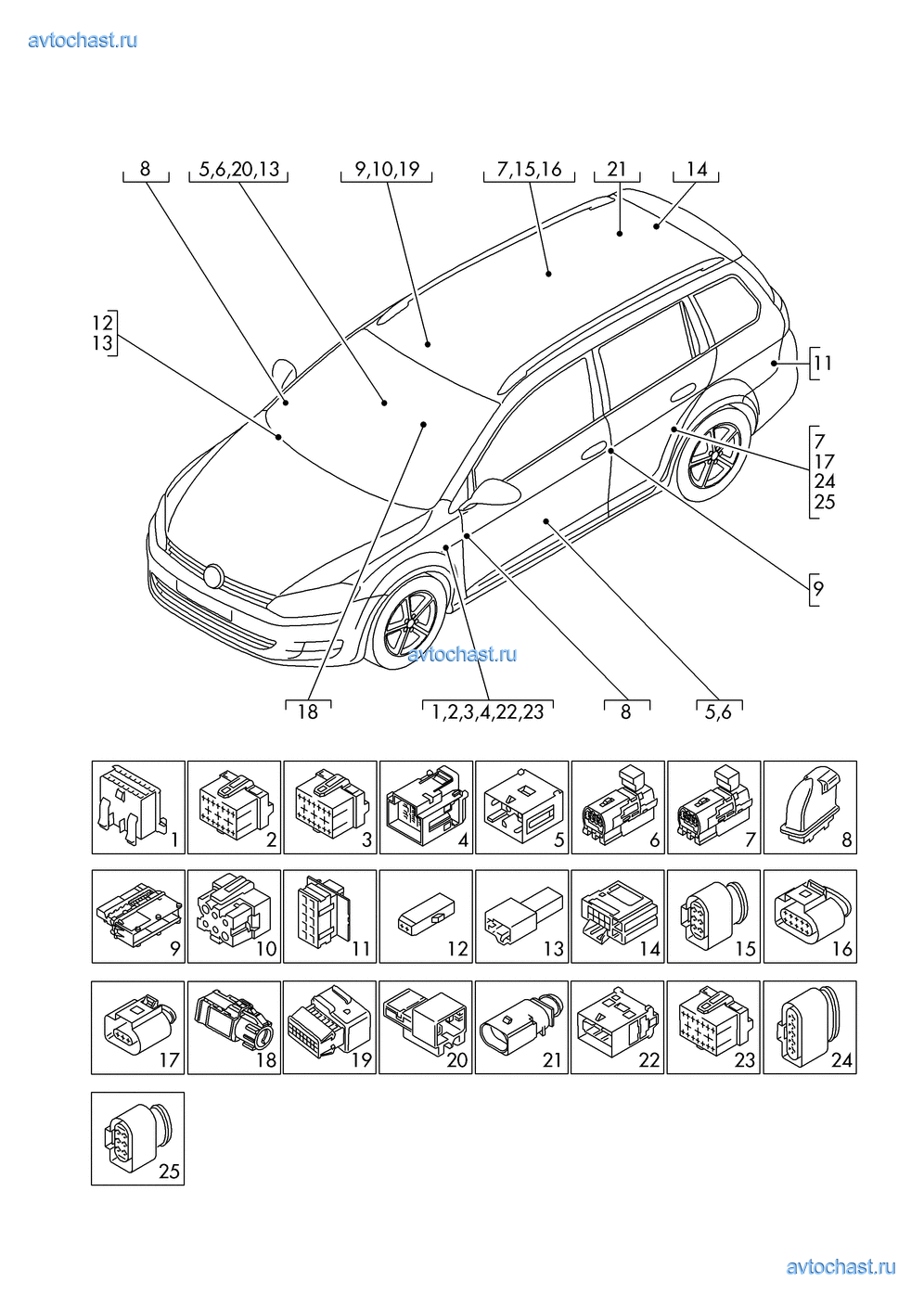

    см. панель иллюстраций:
    ------------------------------

    971-081
    971-082
    13A0972695A
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    для диагностического разъёма
    16-ти штекерн.
    черн.
    1
    24F0972483D
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для моторн. отс.
    17-ти штекерн.
    синий


    4F0 972 575 D
    1
    34F0972483
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для моторн. отс.
    17-ти штекерн.
    черн.


    4F0 972 575
    X
    44F0972483A
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для моторн. отс.
    17-ти штекерн.
    коричневый


    4F0 972 575 A
    X



    1
    2
    54F0937743
    Корпус разъема под плоские
    контакты с их фиксацией
    также использовать для:
    Cоединение
    Жгут проводов каркаса сиденья
    10-штекерн.
    черн.
    фиолетов.
    зелен.
    1
    64G0972783
    Корпус плоского разъема
    при необх. использов. с:
    Cоединение
    Жгут проводов каркаса сиденья
    3-штекерн.
    желт.


    4H0 972 773
    2
    74H0972586
    Корпус плоского разъема
    Подушка безопасности
    Cоединение
    Заднее сиденье
    3-штекерн.
    желтый/черный
    черн.
    1
    88K0972701
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов двери
    27-штекерный
    черн.


    8K0 972 702
    4
    95G0937722
    Корпус разъема под плоские
    контакты с их фиксацией
    Cоединение
    Задние двери > стойка В
    19-штекерный
    1
    104F0937731
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    Cоединение
    для а/м с люком
    6-штекерн.
    черн.


    4F0 937 741
    2
    111J0972784
    Корпус плоского разъема
    Cоединение
    для а/м с
    прицепом
    8-штекерн.
    1
    121T0973119
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    Разъём шины CAN
    2-штекерн.
    синий
    1
    (12)1J0973119
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    Разъём шины CAN
    2-штекерн.
    черн.
    1
    131J0973332
    Корпус плоского разъема
    Cоединение
    Разъём шины CAN
    Замок ремня безопасности с
    датчиком
    2-штекерн.
    черн.
    1
    143C0972725
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    для крышки багажного отсека
    10-штекерн.
    черн.
    1
    (14)3C0972725A
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    для крышки багажного отсека
    10-штекерн.
    коричневый
    1
    151J0973733
    Корпус плоского разъема
    для а/м с системой SCR
    .
    6-штекерн.
    черн.
    2
    164H0973715
    Корпус плоского разъёма с
    фиксатором контактов
    для а/м с системой SCR
    .
    10-штекерн.
    черн.
    1
    171J0973753
    Корпус плоского разъема
    Cоединение
    Топливный насос
    3-штекерн.
    черн.
    1
    184E0035750F
    Корпус разъёма
    кабеля передачи данных
    Ответная часть к:
    Cоединение
    Для а/м с
    интерфейсом USB
    Cветло-голубой
    все цвета
    X
    198K0972416
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    Крыша
    16-ти штекерн.
    коричневый
    1
    208K0972994
    Корпус разъема
    Cоединение
    Замок ремня безопасности с
    датчиком
    4-штекерн.
    черн.
    1
    211J0973802
    Корпус разъема под плоские
    контакты с их фиксацией
    Cоединение
    Плафон освещ. номерного знака
    2-штекерн.
    черн.
    1
    (21)6X0973815
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    Парковочный ассистент
    10-штекерн.
    1
    224F0972575
    Корпус разъема под плоские
    контакты с их фиксацией
    также использовать для:
    Ответная часть к:
    Cоединение
    Жгут проводов для моторн. отс.
    17-ти штекерн.
    черн.
    бел.
    темно-коричн.
    хаки-зеленый





    4F0 972 483
    1
    (22)4F0972575A
    Корпус разъема под плоские
    контакты с их фиксацией
    также использовать для:
    Ответная часть к:
    Cоединение
    Жгут проводов для моторн. отс.
    17-ти штекерн.
    коричневый
    зелен.
    фиолетов.




    4F0 972 483 A
    1
    234F0972483B
    Корпус плоского разъёма с
    фиксатором контактов
    также использовать для:
    Cоединение
    Жгут проводов для моторн. отс.
    17-ти штекерн.
    красн.
    серый
    светло-зеленый
    1
    241J0973705
    Корпус плоского разъёма с
    фиксатором контактов
    Cоединение
    Датчик давления
    5-штекерн.
    1
    251J0973713
    Корпус плоского разъема
    Cоединение
    Allradkupplung
    6-штекерн.
    черн.
    1
