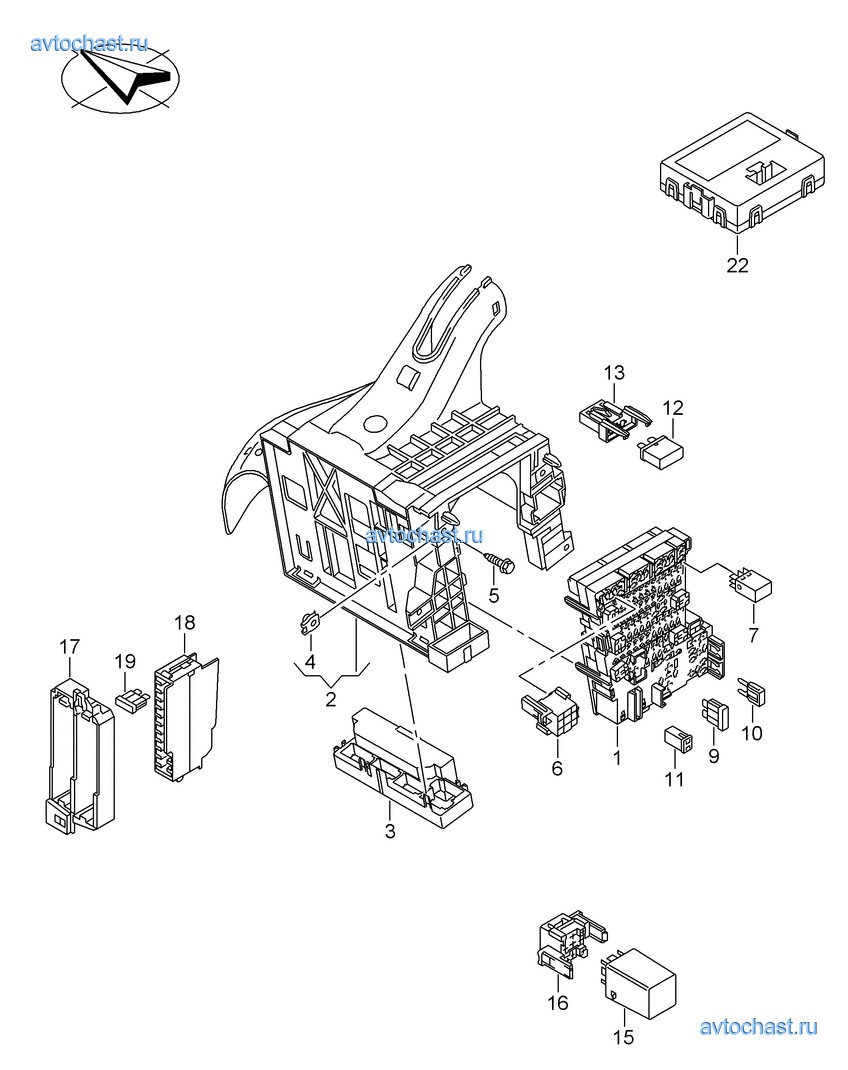

  • Коммутац. бл., гнездо предох-
    ранителя, колодка реле и реле
    коллич.
    15Q0937615C
    Конт. колодка плавк. предохр.
    Pаспределитель потенциала
    Cторона водит.
    1
    25Q1941395
    Кронштейн блока управления
    Блок коммутационный
    1
    35Q0937503F
    Колодка реле
    и
    Кроншейн блока управления
    системы помощи при парковке
    4 отсека
    1
    4N 90327504
    Гайка, вставная
    M6X23,4X14,2
    3
    5N 91079901
    Болт
    M6X20
    3
    64H0937527
    Колодка реле
    9-ти штекерн.
    3
    74H0951253C
    Реле
    для а/м с системой SCR
    .
    Месот реле/№ обозн.:



    R1/646
    1
    PR-1E9
    (7)4H0951253A
    Реле
    Месот реле/№ обозн.:
    KL.15
    R4/645
    1
    (7)4H0951253C
    Реле
    Заднее стекло с обогревом
    Месот реле/№ обозн.:


    R5/646
    1
    (7)4H0951253C
    Реле
    Штепсельный разъем
    Месот реле/№ обозн.:


    R6/646
    1
    9N 01713111
    Предохранитель, ножевой 19/2x5
    10A -красный-
    X
    (9)N 01713112
    Предохранитель, ножевой 19/2x5
    15A -голубой-
    X
    (9)N 01713113
    Предохранитель, ножевой 19/2x5
    20A -желтый-
    X
    (9)N 01713114
    Предохранитель, ножевой 19/2x5
    25A -прозрачн-
    X
    (9)N 01713125
    Предохранитель, ножевой 19/2x5
    30A -зелёный-
    X
    (9)N 01713116
    Предохранитель, ножевой 19/2x5
    5A-светло-кор-
    X
    (9)N 01713117
    Предохранитель, ножевой 19/2x5
    3A-фиолетовый-
    X
    (9)N 01713118
    Предохранитель, ножевой 19/2x5
    7,5A-коричнев-
    X
    (9)N 01713119
    Предохранитель, ножевой 19/2x5
    1A -черный-
    X
    (9)N 01713120
    Предохранитель, ножевой 19/2x5
    40A-оранжевый-
    X
    (10)
    Предохранитель, нож. 10/2x2,8
    для этого использовать:
    1A -черный-

    N 102 615 05

    X
    (10)N 10261505
    Предохранитель, нож. 10/2x2,8
    2A -серый-
    X
    10N 10261501
    Предохранитель, нож. 10/2x2,8
    5A-светло-кор-
    X
    (10)N 10261502
    Предохранитель, нож. 10/2x2,8
    7,5A-коричнев-
    X
    (10)N 10261503
    Предохранитель, нож. 10/2x2,8
    10A -красный-
    X
    (10)N 10261507
    Предохранитель, нож. 10/2x2,8
    15A -голубой-
    X
    11N 91186303
    Плавкий предохранитель
    30A -розовый-
    X
    (11)N 91186304
    Плавкий предохранитель
    40A -зеленый-
    X
    (11)N 91186305
    Плавкий предохранитель
    50A -красный-
    X
    12443937105B
    Термопредохранитель
    15A -голубой-
    X
    134A0937530
    Конт. колодка плавк. предохр.
    2-штекерн.
    X
    15
    Реле
    не для этой модели
    16
    Колодка реле
    не для этой модели
    17
    Гнездо
    не для этой модели
    18
    Конт. колодка плавк. предохр.
    не для этой модели
    19
    Ножевой предохранитель
    не для этой модели
    22
    Диагностический интерфейс
    шин данных
    см. панель иллюстр., поз.:


    937-050,3
