Каталог оригинальных запчастей SCANIA

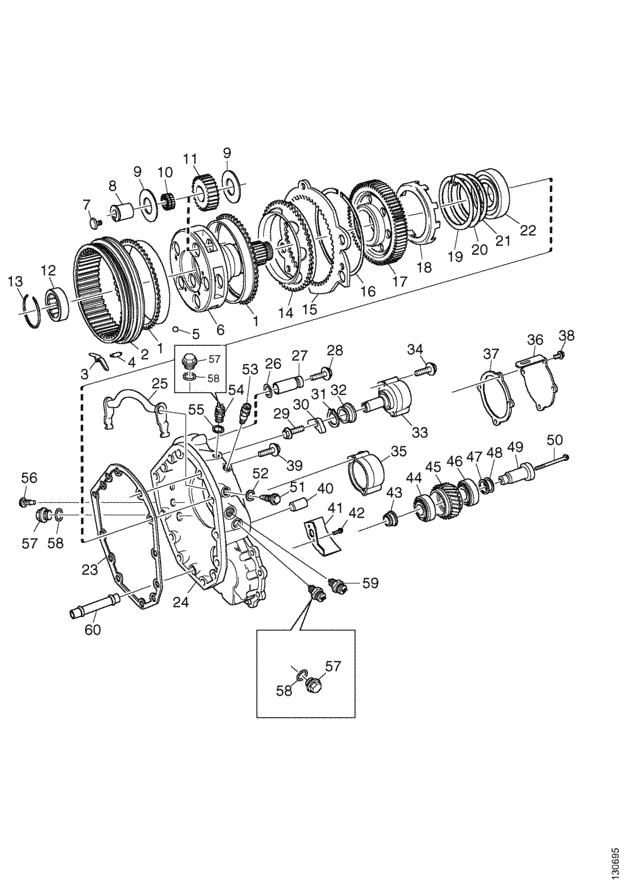

| Поз | Код компонента | Номер з/ч | # | A/B/C/D | Замененный ном. з/ч | Описание | Доп. инфо | Примечание | Ссылка | Просмотр инфо |
| 1 | 1770058 | 2 / - / - / - | 1395624 | Кольцо синхронизатора |
CH -2034242 SSS
CH -5195353 SNL CH -9128682 SAN CH -3620891 SLA
Вследствие конструктивных изменений в конических муфтах и кольце синхронизатора не следует заменять отдельные элементы в синхронизаторе демультипликатора. При выполнении ремонта заменяются все элементы синхронизатора. | |||||
| 1 | 1770058 | 2 / - / - / - | 1395624 | Кольцо синхронизатора |
CH -1860039 SSS
CH -3620958 SLA
Вследствие конструктивных изменений в конических муфтах и кольце синхронизатора не следует заменять отдельные элементы в синхронизаторе демультипликатора. При выполнении ремонта заменяются все элементы синхронизатора. | |||||
| 1 | 1883363 | 2 / - / - / - | Кольцо синхронизатора |
CH 2034243- SSS
CH 5195354- SNL CH 9128683- SAN CH 3620892- SLA
| ||||||
| 1 | 1883363 | 2 / - / - / - | Кольцо синхронизатора |
CH 1860040- SSS
CH 3620959- SLA
| ||||||
| 2 | 1118030 | 1 / - / - / - | Эпицикл планетарн. передачи |
| ||||||
| 3 | 1395039 | 6 / - / - / - | Пружина |
| ||||||
| 4 | 1332508 | 6 / - / - / - | Палец |
| ||||||
| 5 | 871702 | 12 / - / - / - | Шар |
| ||||||
| 6 | 1318225 | 1 / - / - / - | Вал |
| ||||||
|
| ||||||||||
| Вилка кардан. шарнира | 5-10-21 |
| ||||||||
| Уплотнение | 5-10-21 |
| ||||||||
|
| ||||||||||
| 7 | 1318714 | 5 / - / - / - | * Винт | M6x11 |
| |||||
| 8 | 1318713 | 5 / - / - / - | * Ось сателлита планет. передачи |
| ||||||
| 9 | 389419 | 10 / - / - / - | * Шайба |
| ||||||
| 10 | 389434 | 5 / - / - / - | * Игольчатый подшипник |
| ||||||
| 11 | 1373174 | 5 / - / - / - | * Колесо |
| ||||||
| 12 | 1300596 | 1 / - / - / - | Роликовый подшипник |
| ||||||
| 13 | 1316456 | 1 / - / - / - | Стопорное кольцо |
| ||||||
| 14 | 1788170 | 1 / - / - / - | Конус синхронизатора |
CH -2034242 SSS
CH -5195353 SNL CH -9128682 SAN CH -3620891 SLA
Вследствие конструктивных изменений в конических муфтах и кольце синхронизатора не следует заменять отдельные элементы в синхронизаторе демультипликатора. При выполнении ремонта заменяются все элементы синхронизатора. | ||||||
| 14 | 1788170 | 1 / - / - / - | Конус синхронизатора |
CH -1860039 SSS
CH -3620958 SLA
Вследствие конструктивных изменений в конических муфтах и кольце синхронизатора не следует заменять отдельные элементы в синхронизаторе демультипликатора. При выполнении ремонта заменяются все элементы синхронизатора. | ||||||
| 14 | 1883350 | 1 / - / - / - | Конус синхронизатора |
CH 2034243- SSS
CH 5195354- SNL CH 9128683- SAN CH 3620892- SLA
| ||||||
| 14 | 1883350 | 1 / - / - / - | Конус синхронизатора |
CH 1860040- SSS
CH 3620959- SLA
| ||||||
| 15 | 1323145 | 1 / - / - / - | Дисковая муфта |
| ||||||
| 16 | 1302665 | 1 / - / - / - | Стопорное кольцо | o 240 |
| |||||
| 17 | 1426758 | 1 / - / - / - | Шестерня |
| ||||||
| 18 | 1426759 | 1 / - / - / - | Импульсное кольцо |
| ||||||
| 19 | 1333430 | 1 / - / - / - | Стопорное кольцо | o 130 |
| |||||
| 20 | 1109027 | 1 / - / - / - | Опорное кольцо |
| ||||||
| 21 | 1104034 | 1 / - / - / - | Прокладка | 0.25mm |
| |||||
| 1104035 | 1 / - / - / - | Прокладка | 0.3mm |
| ||||||
| 1104036 | 1 / - / - / - | Прокладка | 0.4mm |
| ||||||
|
| ||||||||||
| 22 | 1783324 | 1 / - / - / - | 1780425 | Шарикоподш.с гл.желобом |
| |||||
| 23 | 1305139 | 1 / - / - / - | Прокладка |
| ||||||
| 24 | 1376914 | 1 / - / - / - | Корпус подшипника |
| ||||||
| 25 | 1491403 | 1 / - / - / - | Кривошип |
| ||||||
| 26 | 804658 | 2 / - / - / - | Уплотнительное кольцо | 15.3x2.4 |
| |||||
| 27 | 1319392 | 2 / - / - / - | Палец вилки |
| ||||||
| 28 | 812515 | 2 / - / - / - | Фланцевый болт | M8x16 |
| |||||
| 29 | 1320671 | 2 / - / - / - | Фланцевый болт |
| ||||||
| 30 | 1305676 | 2 / - / - / - | Сухарь мех. переключения |
| ||||||
| 31 | 1305111 | 2 / - / - / - | Стопорное кольцо |
| ||||||
| 32 | 1305109 | 2 / - / - / - | Втулка |
| ||||||
| 33 | - / 1 / - / 1 | Цилиндр управления | 5-20-3 |
| ||||||
| 1 / - / 1 / - | Цилиндр управления | 5-20-4 |
| |||||||
|
| ||||||||||
| 34 | 812529 | 4 / - / - / - | Фланцевый болт | M8x80 | Lastbil |
| ||||
| 34 | 812529 | 2 / - / - / - | Фланцевый болт | M8x80 | Buss |
| ||||
| 1375990 | 2 / - / - / - | Фланцевый болт | M8x130 | Buss |
| |||||
| 35 | 1 / - / 1 / - | Цилиндр управления | 5-20-4 |
| ||||||
| - / 1 / - / 1 | Цилиндр управления | 5-20-3 |
| |||||||
|
| ||||||||||
| 36 | 1453453 | 1 / 1 / - / - | Крышка |
| ||||||
| 37 | 1329577 | 1 / 1 / - / - | Прокладка |
| ||||||
| 38 | 812534 | 4 / 1 / - / - | Фланцевый болт | M10x20 |
| |||||
| 39 | 812539 | 12 / - / - / - | Винт | M10x40 |
| |||||
| 812549 | 1 / - / - / - | Фланцевый болт | M10x100 |
| ||||||
| 1413550 | 4 / - / - / - | Винт |
| |||||||
|
| ||||||||||
| 40 | 1304911 | 1 / - / - / - | Палец вилки |
| ||||||
| 41 | 1377990 | 1 / - / - / - | Направляющая пластина |
| ||||||
| 42 | 805619 | 2 / - / - / - | Винт | M8x20 |
| |||||
| 43 | 1308167 | 1 / - / - / - | Втулка |
| ||||||
| 44 | 1548817 | 1 / - / - / - | Подшипник |
| ||||||
| 45 | 1373704 | 1 / - / - / - | Шестерня |
| ||||||
| 46 | 1548817 | 1 / - / - / - | Подшипник |
| ||||||
| 47 | 1308170 | rq / - / - / - | Прокладка | 0.4mm |
| |||||
| 1308171 | rq / - / - / - | Вставка | 0.3mm |
| ||||||
| 1308172 | rq / - / - / - | Вставка | 0.25mm |
| ||||||
|
| ||||||||||
| 48 | 1308168 | 1 / - / - / - | Шайба |
| ||||||
| 49 | 1304747 | 1 / - / - / - | Вал |
| ||||||
| 50 | 814886 | 1 / - / - / - | Винт | M10x130 |
| |||||
| 51 | 1392712 | 2 / - / - / - | Шейка |
| ||||||
| 52 | 804658 | 2 / - / - / - | Уплотнительное кольцо | 15.3x2.4 |
| |||||
| 53 | T20 | 1852113 | rq / - / - / - | Датчик скорости автомобиля | 17-10-1502 |
| ||||
|
| ||||||||||
| 54 | T17 | 1471707 | - / 1 / - / 1 | Датчик частоты вращения |
| |||||
| 55 | 338741 | - / 1 / - / 1 | Прокладка | 1 mm |
| |||||
| 338742 | - / 1 / - / 1 | Прокладка | 0.8mm |
| ||||||
| 338743 | - / 1 / - / 1 | Прокладка | 0.6mm |
| ||||||
|
| ||||||||||
| 56 | 1465116 | 1 / - / - / - | Направляющий паз |
| ||||||
| 397920 | 1 / - / - / - | * Уплотнительное кольцо | 15.3x2.4 |
| ||||||
| 57 | 1778167 | 4 / 1 / 4 / 1 | 1323432 | Резьбовая пробка |
| |||||
| 58 | 1304914 | rq / - / - / - | Уплотнительное кольцо | 21.3x2.4 |
| |||||
| 59 | B41 | 1472739 | - / 1 / - / 1 | Выключатель | DIN |
| ||||
| B42 | 1472739 | - / 1 / - / 1 | Выключатель | DIN |
| |||||
| 804887 | - / 2 / - / 2 | Уплотнительное кольцо |
| |||||||
| 1304912 | - / 2 / - / 2 | Переходник |
| |||||||
| 1304913 | - / 2 / - / 2 | Плунжер |
| |||||||
| 1304914 | - / 2 / - / 2 | Уплотнительное кольцо | 21.3x2.4 |
| ||||||
|
| ||||||||||
| 60 | 1338647 | 1 / - / - / - | Трубка |
| ||||||
|
| ||||||||||
| 550577 | 1 / - / - / - | 550539 | Комплект прокладок | GR801 | 5-99-136 |
| ||||
|
| ||||||||||
| 550578 | 1 / - / - / - | 550540 | Комплект прокладок | GR890, GR/GRS/GRSH9xx | 5-99-137 |
|
