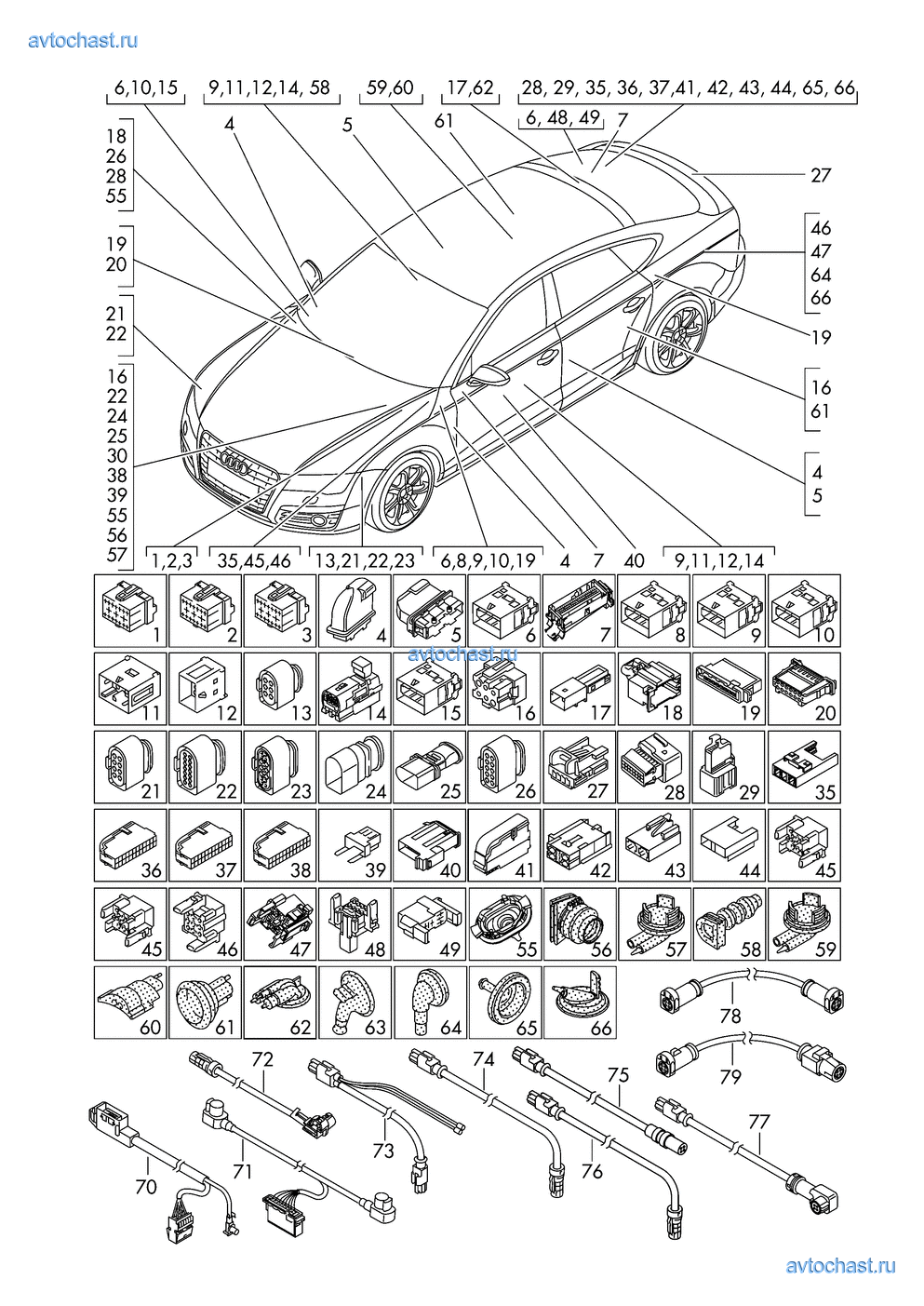

  • Жгут проводов для салона
    Cписок применения
    Точка подключ.-корпус разъема
    Конт. колодка плавк. предохр.
    Колодка реле
    Заглушки
    Кабель-адаптер
    (только для ремонтных целей)
    коллич.
    -
    Корпус разъёма определяется
    в отдельной позиции
    детали
    Cм. памятку:



    (9-87)
    -
    * Гофр. трубки, ответвители,
    * пруж.зажимы, держатели,
    * насадки/наконечники, кабе-
    * льн.стяжки, защитн.шланги,
    * электропровода, одинарные
    * провода и уплотнители
    * смотри спецкаталог: ЭЛЕК-
    * ТPИчЕCКИЕ CОЕД. ЭЛЕМЕНТЫ
    18K0972483A
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для двигателя
    Жгут проводов подогр. сиденья
    17-ти штекерн.
    коричневый
    сзади посеред.


    4F0 972 575 A
    X



    1
    1
    (1)4F0972575A
    Корпус разъема под плоские
    контакты с их фиксацией
    для корпуса контакта:
    17-ти штекерн.
    коричневый


    8K0 972 483 A
    X
    28K0972483B
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для двигателя
    Жгут проводов подогр. сиденья
    17-ти штекерн.
    красн.
    задн.
    слева и справа


    4F0 972 575 B
    X



    1
    2
    (2)4F0972575B
    Корпус разъема под плоские
    контакты с их фиксацией
    для корпуса контакта:
    17-ти штекерн.
    красн.


    8K0 972 483 B
    X
    38K0972483
    Корпус плоского разъёма с
    фиксатором контактов
    также использовать для:
    при необх. использов. с:
    Cоединение
    Жгут проводов для двигателя
    17-ти штекерн.
    черн.
    бел.



    4F0 972 575
    2
    (3)4F0972575
    Корпус разъема под плоские
    контакты с их фиксацией
    для корпуса контакта:
    17-ти штекерн.
    черн.


    8K0 972 483
    2
    48K0972701
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов двери
    27-штекерный
    черн.


    8K0 972 702
    4
    (4)8K0972702
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    27-штекерный
    черн.


    8K0 972 701
    4
    54H0972701
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов двери
    23-штекерный
    черн.
    передн.


    4H0 972 702
    2
    (5)4H0972702
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    23-штекерный
    черн.


    4H0 972 701
    2
    64F0972575
    Корпус разъема под плоские
    контакты с их фиксацией
    также использовать для:
    при необх. использов. с:
    Cоединение
    Жгут пров. для панели приборов
    Жгут проводов для ТСУ
    .
    17-ти штекерн.
    черн.
    бел.



    8K0 972 483
    X




    3

    1
    (6)8K0972483
    Корпус плоского разъёма с
    фиксатором контактов
    также использовать для:
    для корпуса контакта:
    17-ти штекерн.
    черн.
    бел.



    4F0 972 575
    4
    74E0906230
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Разъём шины CAN
    46-контактный
    черн.


    4E0 941 817 B
    2
    (7)4E0941817B
    Перемычка
    Разъём шины CAN
    Перемычка контактная
    46-контактный
    серый
    4 отсека
    2
    84F0972575D
    Корпус разъема под плоские
    контакты с их фиксацией
    при необх. использов. с:
    Cоединение
    Жгут пров. для панели приборов
    17-ти штекерн.
    синий


    8K0 972 483 D
    1
    (8)8K0972483D
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    17-ти штекерн.
    синий


    4F0 972 575 D
    1
    94F0972575B
    Корпус разъема под плоские
    контакты с их фиксацией
    также использовать для:
    при необх. использов. с:
    Cоединение
    Жгут пров. для панели приборов
    Жгут проводов каркаса сиденья
    17-ти штекерн.
    красн.
    серый



    4F0 972 483 B
    X




    2
    2
    (9)4F0972483B
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    17-ти штекерн.
    красн.


    4F0 972 575 B
    4
    104F0972575A
    Корпус разъема под плоские
    контакты с их фиксацией
    также использовать для:
    при необх. использов. с:
    Cоединение
    Жгут пров. для панели приборов
    17-ти штекерн.
    коричневый
    зелен.



    4F0 972 483 A
    2
    (10)4F0972483A
    Корпус плоского разъёма с
    фиксатором контактов
    также использовать для:
    для корпуса контакта:
    17-ти штекерн.
    коричневый
    зелен.



    4F0 972 575 A
    2
    114F0937741
    Корпус плоского разъема
    также использовать для:
    при необх. использов. с:
    Cоединение
    Жгут проводов каркаса сиденья
    6-штекерн.
    черн.
    зелен.
    слева и справа



    4F0 937 731
    2
    (11)4F0937731
    Корпус плоского разъёма с
    фиксатором контактов
    также использовать для:
    для корпуса контакта:
    6-штекерн.
    черн.
    зелен.



    4F0 937 741
    2
    124F0937743
    Корпус разъема под плоские
    контакты с их фиксацией
    при необх. использов. с:
    Cоединение
    Жгут проводов каркаса сиденья
    10-штекерн.
    черн.
    слева и справа


    1J0 937 733
    2
    (12)4F0937733
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    10-штекерн.
    черн.


    4F0 937 743
    2
    131J0973713
    Корпус плоского разъема
    при необх. использов. с:
    Cоединение
    Арка колеса
    6-штекерн.
    черн.
    лев.


    3B0 973 813
    1
    (13)3B0973813
    Корпус разъема под плоские
    контакты с их фиксацией
    для корпуса контакта:
    при необх. использов. с:
    6-штекерн.
    черн.


    1J0 973 713
    3D0 971 830 F
    1
    (13)3D0971830F
    Кронштейн корпуса разъема
    для диам. отв./толщ. лист.:

    12X6/0,5-3MM
    1
    144G0972783
    Корпус плоского разъема
    при необх. использов. с:
    Cоединение
    Жгут проводов каркаса сиденья
    3-штекерн.
    желтый/черный
    слева и справа


    4H0 972 773
    2
    (14)4H0972773
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    3-штекерн.
    желт.


    4G0 972 783
    2
    154F0972575C
    Корпус разъема под плоские
    контакты с их фиксацией
    при необх. использов. с:
    Cоединение
    Жгут пров. для панели приборов
    17-ти штекерн.
    желт.
    прав.


    8K0 972 483 C
    1
    (15)8K0972483C
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    17-ти штекерн.
    желт.


    4F0 972 575 C
    1
    164F0937731
    Корпус плоского разъёма с
    фиксатором контактов
    также использовать для:
    при необх. использов. с:
    Cоединение
    Жгут проводов каркаса сиденья
    6-штекерн.
    черн.
    зелен.
    задн.
    слева и справа



    4F0 937 741
    2
    (16)4F0937741
    Корпус плоского разъема
    также использовать для:
    для корпуса контакта:
    6-штекерн.
    черн.
    зелен.



    4F0 937 731
    2
    178E0972763
    Корпус разъема под плоские
    контакты с их фиксацией
    при необх. использов. с:
    Cоединение
    Разъём шины CAN
    2-штекерн.
    черн.


    8D0 972 623 AA
    1
    (17)8D0972623AA
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    2-штекерн.
    черн.


    8E0 972 763
    1
    184E0973302
    Cоединение
    Оптоволоконный кабель
    при необх. использов. с:
    2-штекерн.
    черн.


    4E0 973 702
    1
    (18)4E0973702
    Pазъем
    Оптоволоконный кабель
    2-штекерн.
    черн.
    1
    193D0972708
    Корпус плоского разъема
    при необх. использов. с:
    Cоединение
    Жгут пров. для панели приборов
    Цифровая аудиосистема -DSP-
    8-штекерн.
    черн.
    Тоннель
    Cтойка C
    лев.


    8E0 972 576
    X



    1

    1
    (19)8E0972576
    Корпус плоского разъема
    для корпуса контакта:
    8-штекерн.
    черн.


    3D0 972 708
    2
    206Q0972726
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для салона
    12-ти штекерн.
    черн.
    Тоннель


    6Q0 972 736
    1
    (20)6Q0972736
    Корпус плоского разъёма с
    фиксатором контактов
    Корпус плоского разъема
    12-ти штекерн.
    черн.


    6Q0 972 726
    1
    211J0973714
    Корпус плоского разъема
    при необх. использов. с:
    Cоединение
    Жгут проводов для бампера
    8-штекерн.
    черн.
    передн.


    1J0 973 814
    2
    (21)1J0973814
    Корпус плоского разъема
    при необх. использов. с:
    8-штекерн.
    черн.


    1J0 973 714
    1
    226X0973717
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для бампера
    Жгут проводов для двигателя
    14-ти штекерн.
    черн.


    6X0 973 817
    X



    2
    1
    (22)6X0973817
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    14-ти штекерн.
    черн.


    6X0 973 717
    3
    235Q0973737
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для двигателя
    14-ти штекерн.
    серый


    5Q0 973 837
    3D0 971 830 F
    1
    (23)5Q0973837
    Корпус плоского разъёма с
    фиксатором контактов
    14-ти штекерн.
    серый
    1
    (23)3D0971830F
    Кронштейн корпуса разъема
    для диам. отв./толщ. лист.:

    12X6/0,5-3MM
    1
    246X0973817A
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для двигателя
    14-ти штекерн.
    коричневый


    6X0 973 717 A
    1
    (24)6X0973717A
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    14-ти штекерн.
    коричневый


    6X0 973 817 A
    1
    258E0972575M
    Корпус разъема под плоские
    контакты с их фиксацией
    при необх. использов. с:
    Cоединение
    Жгут проводов для моторн. отс.
    2-штекерн.
    черн.


    1K0 971 955
    1
    (25)1K0971955
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    2-штекерн.
    черн.


    8E0 972 575 M
    1
    261J0973715
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для двигателя
    10-штекерн.
    черн.


    6X0 973 815
    1
    (26)6X0973815
    Корпус плоского разъёма с
    фиксатором контактов
    для корпуса контакта:
    10-штекерн.
    черн.


    1J0 973 715
    1
    278K0973754
    Корпус плоского разъема
    при необх. использов. с:
    Cоединение
    Дополнительный жгут проводов
    двери багажного отсека
    4-штекерн.
    черн.
    прав.


    8K0 972 994
    1
    (27)8K0972994
    Корпус разъема
    для корпуса контакта:
    4-штекерн.
    черн.


    8K0 973 754
    1
    288K0972416
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Жгут проводов для бампера
    16-ти штекерн.
    коричневый
    справа сзади


    8E0 972 416
    8E0 972 416 A
    N 906 851 01
    1
    (28)8E0972416
    Корпус плоского разъёма с
    фиксатором контактов
    Ответвление кабеля:
    для корпуса контакта:
    16-ти штекерн.
    коричневый
    отклонён



    8K0 972 416
    1
    (28)8E0972416A
    Корпус плоского разъёма с
    фиксатором контактов
    Ответвление кабеля:
    для корпуса контакта:
    16-ти штекерн.
    коричневый
    вертикальный



    8K0 972 416
    1
    (28)N 90685101
    Кронштейн корпуса разъема
    6,5
    1
    294F0972112
    Корпус плоского разъёма с
    фиксатором контактов
    при необх. использов. с:
    Cоединение
    Багажное отделение
    12-ти штекерн.
    черн.
    прав.


    8Z0 972 112
    1
    (29)8Z0972112
    Корпус плоского разъема
    с колпачком
    для корпуса контакта:
    12-ти штекерн.
    черн.


    4F0 972 112
    1
